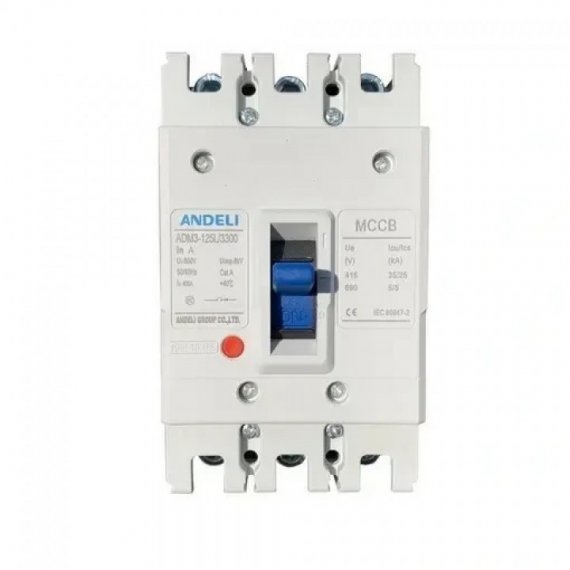

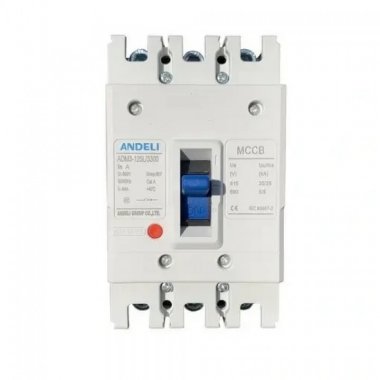

Andeli ADL06-026

Новое поколение автоматических выключателей ANDELI ADM3. Автоматический выключатель в литом корпусе обеспечивает защиту электро-схем и оборудования в случае перегрузки по току, короткого замыкания и пониженного напряжения, которые могут возникнуть в цепях распределения энергии. Кроме того, он также может обеспечить защиту от перегрузки, короткого замыкания и пониженного напряжения при нечастых запусках электродвигателя. Автоматические выключатели ANDELI ADM3 выпускают в литом корпусе с двойной изоляцией. Их можно использовать в экстремальных климатических условиях — от 35 до +70 .

1.    Диапазон температур: от -35 до 70°С. Температура 40°С является контрольной для нормирования защитных характеристик выключателей с тепловыми и электромагнитными расцепителями сверхтоков.

При применении выключателей с температурой окружающей среды отличной от 40°С следует корректировать значение номинального тока применяя температурный коэффициент.

2.    Высота над уровнем моря: не более 2000м ( при применении выключателей на большей высоте следует учитывать необходимость снижения величины номинального тока )

3.    Категория загрязнения среды: З

4.    Допустимая влажность воздуха: допустимая относительная влажность воздуха в месте установки выключателя не должна превышать 50% при температуре 40°С. Более высокое значение влажности допустимо при более низкой температуре, например, влажность воздуха 90% допустима при температуре не более 20°С. Необходимо принять меры защиты от выпадения росы на выключателе.

Характеристики

• Уставка расцепителей:
• электромагнитного – 8 - 12 Iн;
• теплового – 1 - 1,2 Iн, где Iн - номинальный ток.
• Номинальное напряжение: 400/690 В, 50 Гц.
• Отключающая способность: 35,0 кА.
• Крепление: на монтажную плату.
• Максимальная ширина лопатки наконечника: 16 мм.
• Крепление наконечников: винт М8 под внутренний шестигранник 6 мм.
• Горизонтальная и вертикальная установка.
• Диапазон рабочих температур: от -5 °С до +40 °С.
• Степень защиты: IP20.
• Сертификат: ЕАС.
