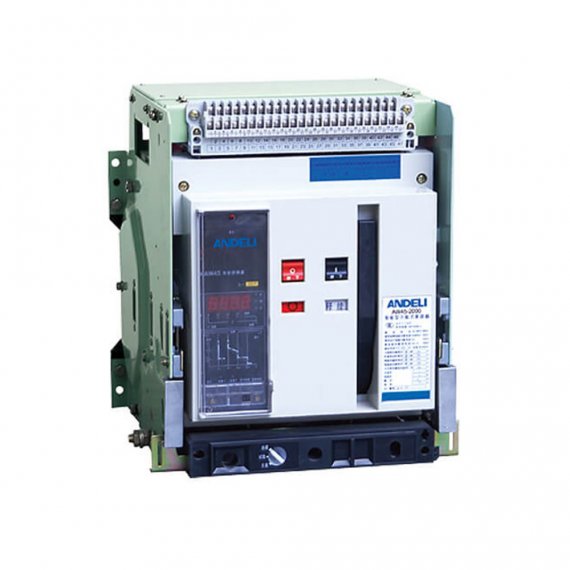

Andeli ADL06-317

Воздушный автоматический выключатель серии AW45 (далее - выключатель) подходит для цепей переменного тока 50 Гц с номинальным напряжением 400 В, 690 В и номинальным током до 6300 А. В основном используется для распределения электроэнергии и защиты цепей и оборудования электропитания от перегрузки, пониженного напряжения, короткого замыкания и однофазного заземления. C помощью интеллектуальных и селективных функций защиты выключатель может повысить надежность источника питания и избежать ненужных сбоев питания. Выключатель применим для электростанций, фабрик, шахт (на 690 В) и современных высотных зданий, особенно для распределительной системы интеллектуальных зданий. Этот выключатель соответствует стандартам IEC60947-2 и GB14048.2.

Температура окружающей среды Температурные условия: -5С ~ + 40C; среднее значение в течение 24 часов не должно превышать +35 (исключая особые ситуации) Высота над уровнем моря Условия атмосферы Относительная влажность при +40C. не должна превышать 50%. Более высокая влажность допустима при более низких температурах.

Характеристики

• Количество полюсов: 3, 4
• Номинальный ток In (А): 200, 400, 630, 800, 1000, 1250, 1600, 2000, 2500, 3200, 4000, 5000, 6300
• Номинальное напряжение изоляции Ui, B: 800, 1000
• Номинальное рабочее напряжение Ue, B: 400 690
• Тип электронного расцепителя: M, H
• Номин. предел. наиб. откл. способность lcu, кА: 42 25 / 80 50 / 120 85
• Номин. рабочая наиб. откл. способность lcs, кА: 30 20 / 50 40 / 65 65 / 100 75
• Механическая износостойкость: 15 000 циклов ВО
• Электрическая износостойкость: 5000 циклов ВО

Эксплуатационные характеристики

• Диапазон рабочих температур (С0): -25 ... +40
• Степень загрязнения среды: 3
• Высота над уровнем моря: до 2000 м
