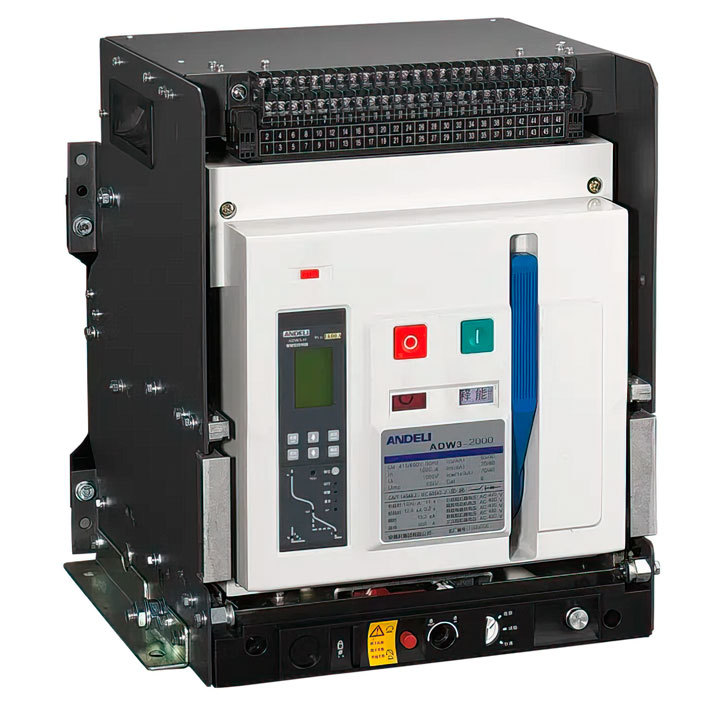

Andeli ADL06-397

Универсальный автоматический выключатель серии ADW3 (далее - автоматический выключатель), работающий от сети переменного тока 50 Гц, номинальное напряжение до 690 В переменного тока, номинальный ток в распределительной сети 6300 А, используется для распределения мощности и защиты схем и силового оборудования от перегрузки, пониженного напряжения, короткого замыкания. , однофазное заземление и другие неисправности, автоматический выключатель имеет функцию интеллектуальной защиты, точную селективную защиту и может повысить надежность источника питания и избежать ненужных перебоев в подаче электроэнергии.

Воздушный автоматический выключатель является современным удобным решением, которое гарантирует безопасность объекта – при перепадах напряжения или коротких замыканиях происходит оперативное отключение тока. Действует модуль автономно, согласно установленным времятоковым характеристикам. Если в выключателе отсутствует микропроцессорное устройство защиты, то он выполняет только выключение тока и разъединение цепи.

Характеристики

• Количество полюсов: 3, 4
• Номинальный ток In (А): 200, 400, 630, 800, 1000, 1250, 1600, 2000, 2500, 3200, 4000, 5000, 6300
• Номинальное напряжение изоляции Ui, B: 800, 1000
• Номинальное рабочее напряжение Ue, B: 400 690
• Тип электронного расцепителя: M, H
• Номин. предел. наиб. откл. способность lcu, кА: 42 25 / 80 50 / 120 85
• Номин. рабочая наиб. откл. способность lcs, кА: 30 20 / 50 40 / 65 65 / 100 75
• Механическая износостойкость: 15 000 циклов ВО
• Электрическая износостойкость: 5000 циклов ВО

Эксплуатационные характеристики

• Диапазон рабочих температур (С0): -25 ... +40
• Степень загрязнения среды: 3
• Высота над уровнем моря: до 2000 м
