Andeli ADL09-101

Это устройство, которое применяется в качестве сигнализации и защиты электроустановок, особенно асинхронных электродвигателей в трехфазной сети переменного тока, в следующих случаях:

• Перенапряжение
• Обрыв фазы
• Падение напряжения
• Задержка времени по падению напряжения

Реле может использоваться в промышленных и бытовых электроустановках с напряжением 380V, а также может применяться в системах автоматического ввода резерва (АВР).

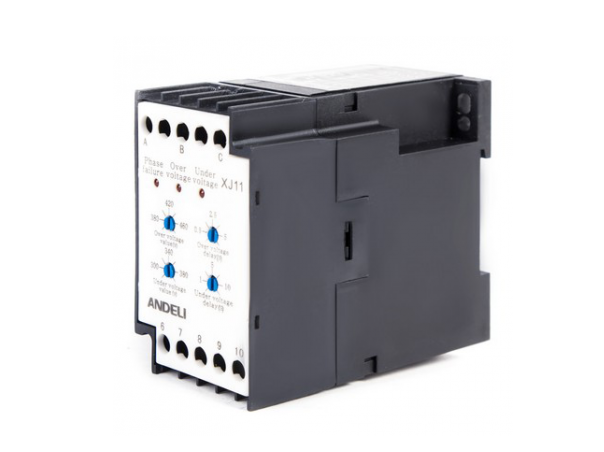

На лицевой панели XJ11 расположены регулировки следующих параметров:

• Перенапряжения
•  Задержка времени по перенапряжению
•  Падение напряжения
•  Задержка времени по падению напряжения

Характеристики

• входное напряжение  - 300...460VAC, 50 Hz;
• регулировка верхнего предела срабатывания – 380...460VAC;
• задержка отключения при перенапряжении – 1,5...4 сек;
• регулировка нижнего предела срабатывания – 300...380VAC;
• задержка отключения при недонапряжении – 2...9 сек;
• срабатывание реле при исчезновении фазы – не более 0,1 сек;
• релейный выход – 1 перек. контакт, 380VAC, 3 A ;
• потребляемая мощность – не более 1 Вт;
• электрическая прочность -  более 100000 переключений;
• температура окружающей среды – от -5 °С до +40 °С;
• тип крепления – вертикальная внутренняя панель или DIN-рейка;
• габаритные размеры — 70 мм х 45 мм х 113 мм.
