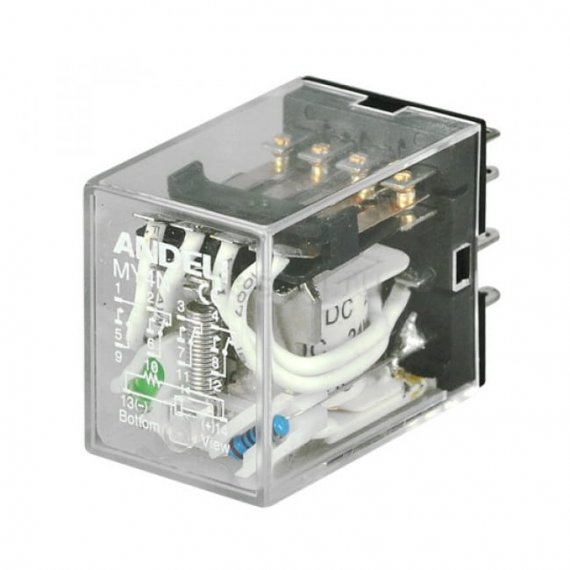

Andeli ADL09-224

Реле промежуточные модульной серии РЭК78 предназначены для передачи команд управления исполнительными элементами путем коммутации их электрических цепей своими переключающими контактами. Реле соединяются с розеточными модульными разъемами РРМ78, устанавливаемыми на 35-мм монтажной DIN-рейке. На разъемах расположены зажимы выводов переключающих контактов и катушки. В реле применяются серебросодержащие контакты. Более высокое значение номинального тока контактов по сравнению с промежуточным реле РП-21 позволяет использовать реле серии РЭК в цепях до 10А.

• Любое рабочее положение в пространстве.
• Уменьшенные габариты реле серии РЭК предоставляют возможность более рационального размещения изделий на монтажных плоскостях.
• Применение серебросодержащих контактов увеличивает их долговечность.
• Реле может комплектоваться модульными розеточными разъемами для крепления на DIN-рейку и крепления с помощью винтов.

Характеристики:

• Тип подключения: Плоское разъёмное соединение
• Тип напряжения управления: Переменный (AC)
• Тип управления или переключения: Моностабильное
• Тип переключающих контактов: Прочее
• Номин напряжение питания цепи управ Us AC 50 Гц: 220 В
• Номин раб напряжение AC контактов: 230 В
• Номин раб напряжение DC контактов: 24 В
• Номин ток контактов: 3 А
• Ток потребляемый катушкой при AC 230 В: 7.5 мА
• Ток потребляемый катушкой при AC 24 В: 65.0 мА
• Ток потребляемый катушкой при AC 12 В: 115.0 мА
• Ток потребляемый катушкой при DC 24 В: 40.0 мА
• Ток потребляемый катушкой при DC 12 В: 75.0 мА
• Мощность катушки управления при AC 12 В: 1.4 ВА
• Мощность катушки управления при AC 24 В: 1.6 ВА
• Мощность катушки управления при AC 230 В: 1.7 ВА
• Мощность катушки управления при DC 12 В: 0.9 Вт
• Мощность катушки управления при DC 24 В: 1.0 Вт
• Кол-во групп переключающих контактов: 4
• Сопротивление изоляции: ≥ 100 мОм
• Электр износостойкость: ≥ 10^5 циклов
• Мех износостойкость: ≥ 10^7 циклов
• Тип присоед разъема: PPM78/4
• Температура эксплуатации: -45...+40 °C
• Климатическое исполнение: У2.1
• Степень защиты - IP: IP40
• Ширина: 25 мм
• Высота: 42 мм
• Глубина: 27 мм
• Полюсность: Определенная полюсность
