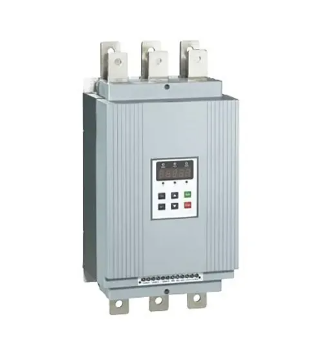

Andeli ADL24-041

Устройства плавного пуска серии AJR3-15 предназначены для плавного пуска промышленных механизмов с приводными трехфазными асинхронными двигателями напряжением 380 В мощностью от 1 до 15 кВт.

Применение устройств плавного пуска позволяет:

• ограничить пусковой ток двигателя на заданном уровне;
• исключить механические ударные нагрузки на оборудование;
• задать требуемый темп разгона механизма до установившейся скорости;
• осуществить реверс электродвигателя;
• обеспечить защиту электродвигателя от аварийных токов;
• предотвратить недопустимые просадки напряжения в питающей сети при пуске.

Характеристики

• Питающая сеть – 3 фазы 380 В +10 %, -15 %, 50/60 Гц;
• Выходное напряжение – 3 фазы (0…380) В ±2%, 50/60 Гц;
• Время отключения ударного тока К.З. - не более 20 мс;
• Дискретные входы – 4;
• Дискретные выходы – 3;
• Условия окружающей среды: +1…+40° С, влажность 80%.

Режим работы:

• плавный пуск АД с заданным темпом с управляемым ограничением пускового тока;
• ускоренный пуск;
• регулирование выходного напряжения в режиме энергосбережения;
• плавный останов с заданным темпом;
• останов со свободным выбегом;
• динамическое торможение;
• подтормаживание постоянным током;
• защита АД и механизмов в аварийных и нештатных режимах;
• регистрация отказов в аварийных режимах.

Устройство плавного пуска представляет собой реверсивный (нереверсивный) трехфазный тиристорный коммутатор с многофункциональной системой управления на базе микропроцессорного контроллера и развитым пользовательским интерфейсом. Встроенный пульт управления, содержащий клавиатуру и индикаторы, предоставляет пользователю широкие возможности:

• программирование параметров со встроенного пульта управления (параметры сохраняются при отключении сети);
• контроль основных параметров (ток, напряжение, мощность, температура охладителя, и т. д.) «на ходу»;
• управление по гальванически развязанному каналу RS-485 или RS-232;
• программирование системы защиты (токовая, время-токовая, температурная, асимметрия напряжений и токов).
